概要

AS12U

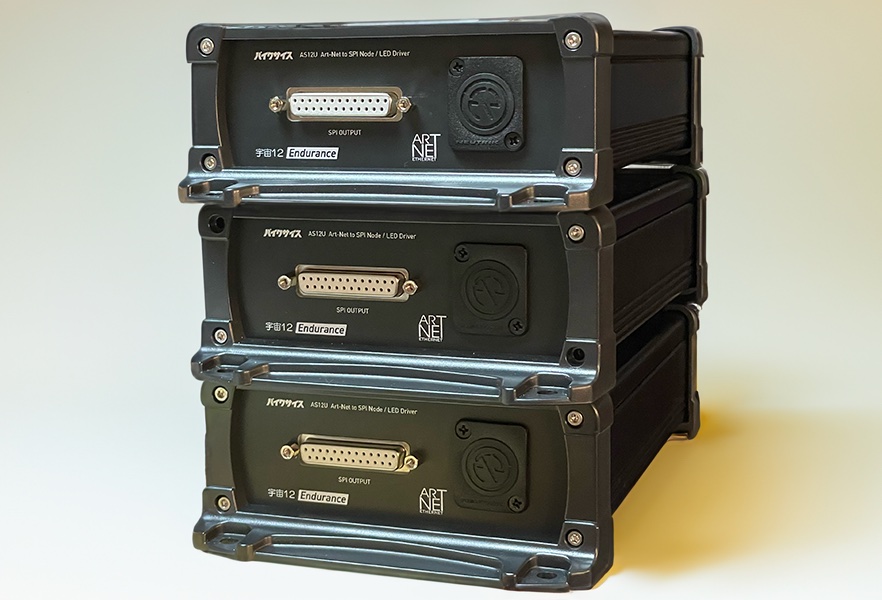

宇宙12 Endurance AS12U はパイクサイスが開発した Art-Net to SPI Node / LED Driver です。

ネットワークから受信した Art-Net パケットを処理しフルカラー LED テープの駆動に必要な SPI 信号へ変換します。

宇宙12 Endurance AS12U は12系統の1線 SPI 信号出力を持ち、12 DMX ユニバースの処理が可能です。これにより、宇宙5 AS5U の 2.4倍に相当する 6144ch(RGBLED 2048個相当)の LED の制御を実現しました。

特徴

宇宙12 Endurance は Ethernet 接続に対応し、Wi-Fi によるネットワーク接続を採用する宇宙5 AS5U では安定動作が困難な環境や、より高い信頼性が求められるユースケースにも適用可能です。

防水 Ethernet コネクタに対応しています。

PC と USB 接続することで Web UI から宇宙12 Endurance の設定を行えます。

ネットワーク設定や出力するユニバース番号などを簡単に変更できます。

大量の LED テープを使用する場合、LED テープを駆動するための直流電源が複数必要になる場合があります。このようなシーンでは Art-Net Node と LED テープが異なる電源に接続される場合があり、電位差やグランドループによる問題が発生します。

宇宙12 Endurance は全ての SPI 出力に絶縁型 DCDC コンバータと磁気絶縁方式デジタルアイソレータからなる絶縁インターフェイスを搭載し、各チャンネルに電位差がある場合もグランドループの発生を防ぐことが可能です。

SPI 出力は 25 Pin D-sub コネクタを採用し、堅牢性と汎用性を兼ね備えています。

※ 各チャンネルは絶縁されており、チャンネル毎に制御する LED と共通の GND を接続する必要があります。

壁面取り付け用のフランジを備えたアルミ筐体を採用しました。
